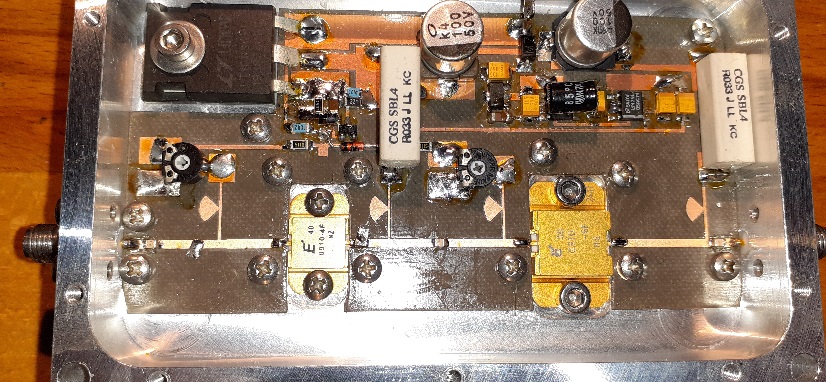

Analyse de l'ampli 10 GHz vendu pour 7Watts  par PE1RKI



Les potentiomètres de polarisation sont des 2K et l'IC inverseur de tension est un ICL7660, sous la capa de 10uF35V noire, à côté c'est un 78L05 en boîtier SO8.
Les résistances série sont de grosses bobinées.
Régulateur LT1083.
Profondeur du boîtier 14mm.  Pas d'absorbant sur le couvercle.
voir les vis de chaque côté de l'entrée et de la sortie ainsi que près du gate et du drain des TST.
Transistors serie    0910.
